中置柜对比高压固定式开关柜有啥区别

中置柜,前段时间分享很多了,今天我想分享另外一款高压常见的柜型,高压固定式开关柜,(注意我讲的都是以10KV为主的高压。)

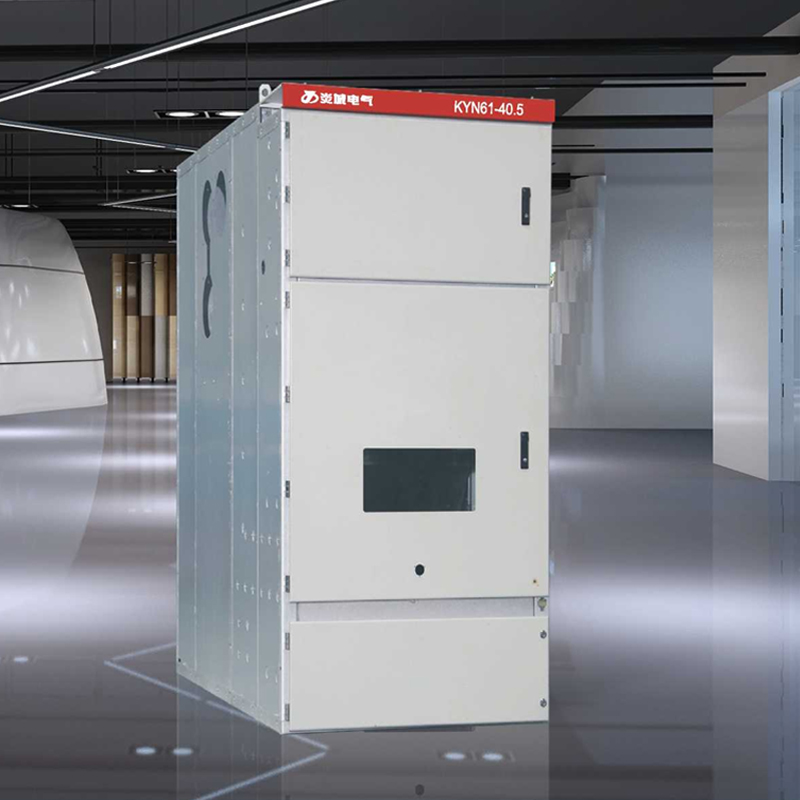

中置柜

高压固定式开关柜

1.什么是高压固定式开关柜。

2.高压固定式开关柜的分类和常见配置。

3.和中置柜对比有啥区别。

4.图纸分享。

一,什么是高压固定式开关柜。

(1)固定式高压开关柜,也称为环网柜。(环网柜不是很准确,约定俗成的叫法。)

是一组高压开关元器件装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低等优点。

(2)采用它组成的开闭所可以安装在路边, 组装式变电站空间较小,安装环网柜比较合适。

(3)可分为负荷开关柜、断路器柜、GIS柜等,目前常把 六氟化硫负荷开关柜或六氟化硫+熔断器柜称为环网柜,用负荷开关操作正常电流,熔熔断器切除短路电流,额定电流最大1250A,通常630A。

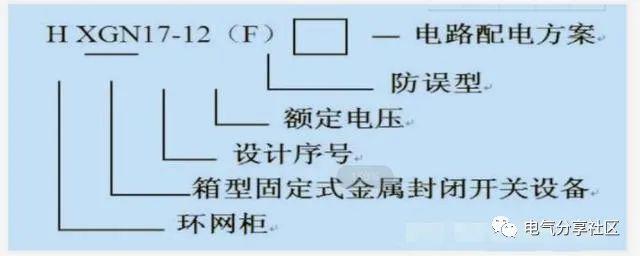

型号

H-一般表示环网,G-固定式(指断路器和负荷开关等固定安装),N-户内。

( 注意:现在柜型型号由于厂家受到市场的影响,非统一,所以需要综合去看。)

2.高压固定式开关柜的分类和常见配置。

(1)固定式高压开关柜通常分为 环网柜(户内)和开闭所(开闭所)。

(2)按元器件分: 空气绝缘式、气体绝缘式、固定绝缘式。

①空气绝缘式:(常见柜型HXN15-12)

空气绝缘式开关柜采用的高压开关一般是负荷开关,用负荷开关操作正常电流,熔断器切除短路电流。

其中负荷开关常采用 FN12-12压气式负荷开关和FZN15-12真空负荷开关。

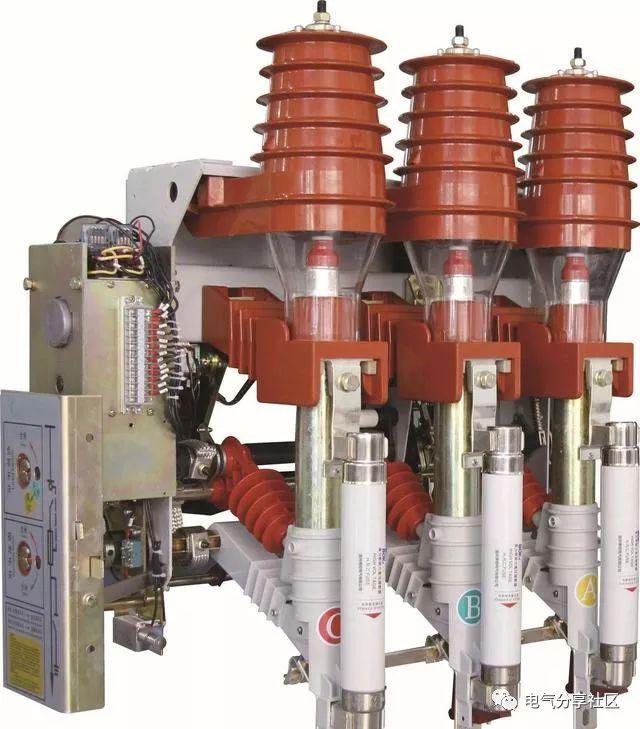

FRN12D-12 带熔断器带接地刀

常配合使用GN19-12隔离刀和VS1真空断路器。(具体方案我们在图纸中再介绍。)

①气体绝缘式:分为半封闭气体绝缘式(半充气环网柜)和全封闭气体绝缘式(全充气环网柜)。

A:半封闭气体绝缘式:(HXGN15-12 XGN15-12 施耐德SM6等。)

半充气是指只有负荷开关装置在充气室,开关柜分上下两个单元,上单元安装水平母线、SF6开关、操作机构和仪表室,下单元为电缆室,有电缆头、接地开关等。

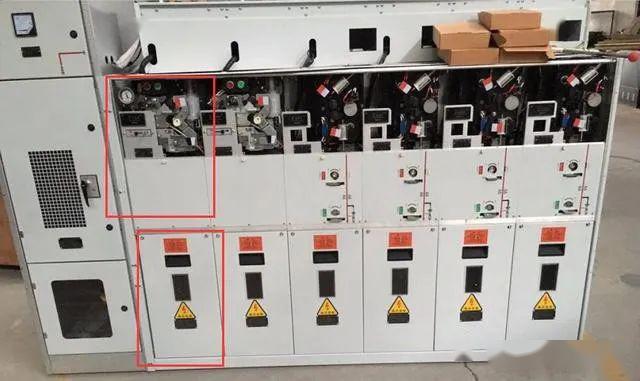

半充气环网柜

气体绝缘式开关柜采用的高压开关一般是SF6负荷开关,用负荷开关操作正常电流,熔断器切除短路电流。常见型号FLN36-12、FLN36-12D、FLN36-12RD/125-31.5 。

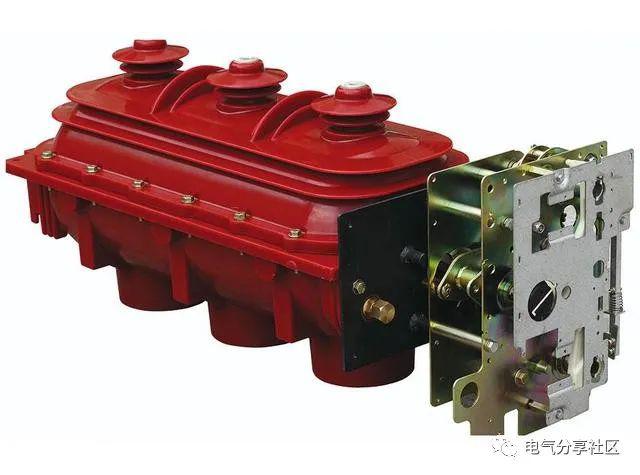

FS6开关

B:全封闭气体绝缘式: (XGN58-12、施耐德RM6.)

全充气是指把开关、接触器以及母线都安装在不锈钢密封箱体内,箱内充有SF6气体,熔断器、避雷器、电压互感器有专用接口与之连接,但不在箱体内,与外界连接的电缆室采用专用插接头连接。

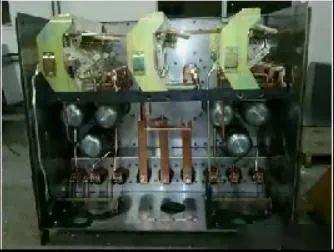

全充气

全充气柜在价格上大概为半充气的两倍,这个也是我们要注意的。

③固体绝缘式:了解一下,是一个发展方向。

三,和中置柜对比有啥区别。

这里我只简单的说下最大的区别,一个是有手车,开关可以摇进摇出,一个开关是固定安装。

篇幅原因,也是卖个关子,大家可以关注我,那我前几天写的中置柜文章对比看看。

四,图纸分享。

一次系统图:

HXGN一次系统图

如图,这里采用了压气式负荷开关FN12-12、高压隔离开关GN30、FZRN25-12D/125-31.5、VS1等,可以说几种常见组合都有,方案组合很多,大家需要多收集图纸分析总结。

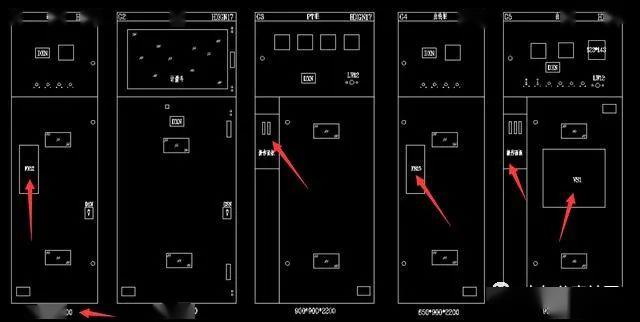

开孔图

开孔图也分享给大家,让大家了解下柜型结构,注意操作机构分左操和右操,图中为左操。
